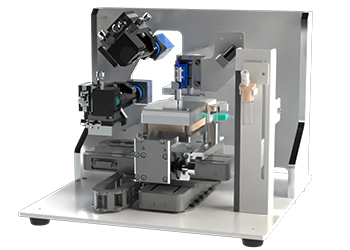

高耐液シングルノズルヘッド搭載ペロブスカイト層塗布用IJ装置

PerovsJet

ペロブスカイト層の塗布・乾燥、液材評価が可能なオールインワンモデル

PerovsJet

  • 商品説明

    ペロブスカイト層の塗布・乾燥、液材評価が可能なオールインワンモデル

    DMFやNMPなどアタック性が高い液にも対応可能なガラス製シングルノズルヘッドを搭載し、ペロブスカイト層の塗布から乾燥プロセス評価までの基礎実験を1台で実現。
    既存のグローブボックスにも設置できるコンパクトサイズであり、目詰まり防止機能やプログラマブルヒーターなどの各種機能を搭載し、低湿度環境での材料開発からプロセス評価までの幅広い用途で活用可能。
    さらに専用カメラの搭載により塗布面の膜形成状態を観察可能。

    特徴

    • DMF、NMPなどにも耐性を有する高耐液性ヘッド搭載
    • 任意の液滴量・印刷解像度設定により膜厚調整が容易
    • 0.5 cc以下の少量の液材でのサンプル作製実験が可能
    • 低湿度環境内での実験を想定した専用グローブボックス（オプション）
    • 2台のカメラで着滴と飛翔液滴を観察可能
    • プログラマブルヒーターで塗布・乾燥工程等を制御

    搭載ヘッド

    pL～nLオーダーの高精度吐出が可能な、高耐液ガラス製ヘッド

    当社独自開発の高耐液シングルノズルヘッド「GlassJet」 を搭載することで、0.5cc以下の少量の液材料での評価を可能にするとともに、実験できる液材料の物性範囲を拡大することで、研究開発における制約を大幅に減らしました。

    • ピコリットル高耐液ガラスノズルヘッド GlassJet

    用途例

    • ペロブスカイト層の塗布
    • 有機半導体の試作
    • センサーなどの微細デバイス試作
    • ナノ金属インクによる回路パターニング
    • インクジェット液材料の開発・評価

  • 概仕様

    ⟺ スクロールできます
    機種名 PerovsJet
    装置構成 本体（XY2軸ステージ）、モニター、キーボード、マウス
    電源ユニット（ステージコントローラー・ヘッドコントローラー・制御パソコン内蔵）
    搭載ヘッド
    種類 / 個数    		 GlassJetヘッド　/　1個
    描画範囲 W70 × D78 [mm]
    テーブル機能 吸着式加熱テーブル、手動テーブル回転機能（基板アライメント調整）
    テーブル加熱温度 室温～105℃、温度プロファイル制御可
    基板厚み 最大 10 [mm]
    観察機構 飛翔液滴観察、テーブル観察
    オプション ビットマップ印刷、グローブボックス　など
    外形寸法 本体　　　　　W355 × D350 × H291 [mm]
    電装ユニット　W325 × D440 × H335 [mm]
    本体重量 本体　　　　　14kg
    電装ユニット　22kg
    電源 単相AC　100V ±10％　50/60Hz　600W以下
    ※　仕様は予告なしに変更することがあります
    ※　詳細はお問い合わせください

  • ペロブスカイト太陽電池の大面積化へのアプローチ　～ インクジェット法による大面積化の実現 ～　[006]

    ペロブスカイト太陽電池の大面積化へのアプローチ ・ペロブスカイト太陽電池の開発における課題
    ・大面積化を実現する薄膜形成技術
    ・ペロブスカイト太陽電池薄膜形成でのインクジェット法の課題
    ・課題へのアプローチ
    ・ペロブスカイト太陽電池薄膜形成における効率的な研究の進め方
    ・ペロブスカイト太陽電池研究用のインクジェット装置　など

    ［006］ダウンロードはこちらから

    ペロブスカイト太陽電池のインクジェット塗布課題　～ 成膜プロセスとしてのインクジェット技術 ～　[007]

    ペロブスカイト太陽電池のインクジェット塗布課題 ・ペロブスカイト太陽電池の研究開発動向
    ・インクジェット塗布におけるメリット
    ・インクジェット技術を用いる上での課題　など

    ［007］ダウンロードはこちらから
