IJ着滴解析&局所接触角計

DropMeasure

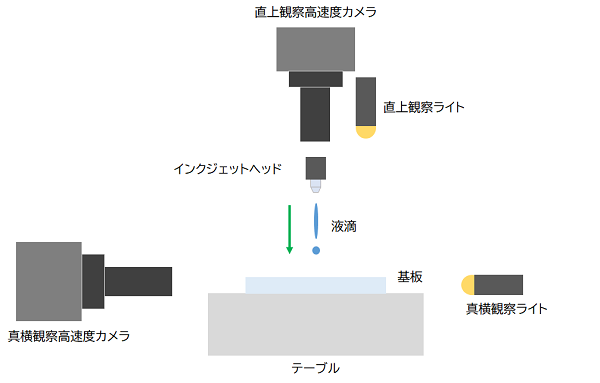

インクジェットの着滴を真上と真横から2方向同時撮影

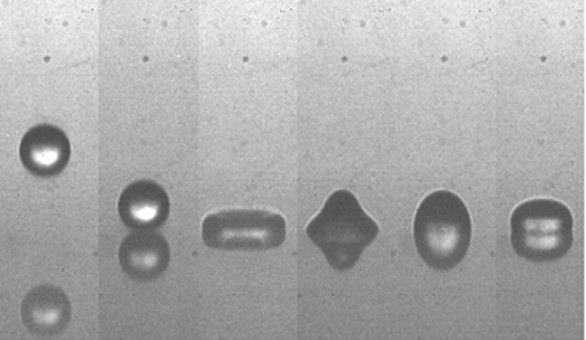

液滴画像例

粒子懸濁液の乾燥過程

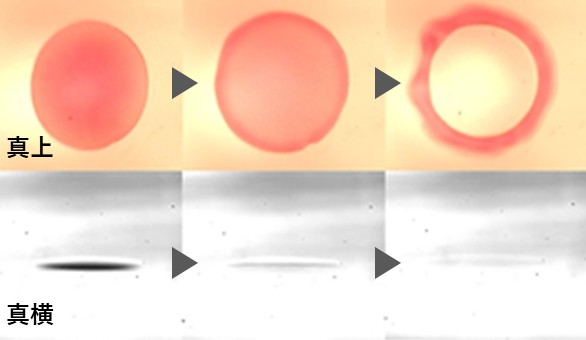

インクジェット着滴後の乾燥&コーヒーステイン現象

以下リンクから、他の撮影動画もご覧いただけます。

商品説明

インクジェットより吐出した微小液滴が狙った位置に着滴した瞬間からの液滴画像、接触角、体積を経時的に記録、測定します。対象物の狙った位置にインクジェット液滴を着滴させ、その状態を高速度カメラにより撮影可能です。

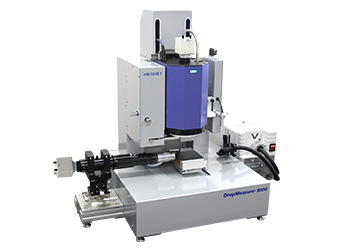

また、新しく発表したDropMeasure-1000では、真上と真横の2方向から同時に高速度撮影できるため、着滴直後の濡れ、浸透、乾燥の現象をクリアに撮影し、解析できます。
なお、測定の受託実験も承っています。

着滴観察・接触角測定

特徴

  • 真上と真横の2方向から障害物無く、着滴面をクリアな画像で撮影
  • 2台のカメラを同期して作動させ、2方向から同時撮影
  • 撮影した画像を用いて、自動的に接触角や面積、体積等を計算
  • XY方向の精密制御により、基材上に精密なパターン形成も可能

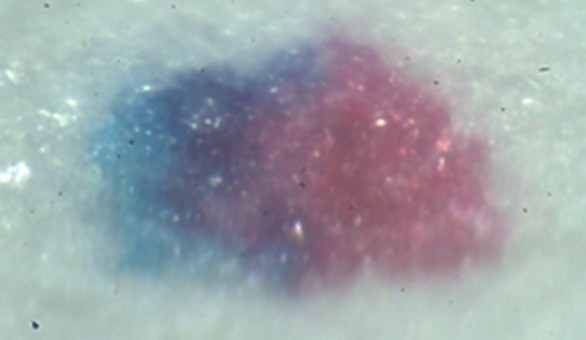

  • 2ヘッドを使用した2液混合実験も可能

用途・実績例

  • インクジェットプリンター用インクの開発
  • インクジェット用紙、フィルム等のメディアの開発
  • プリンタードライバーにおける画像処理方法の開発
  • プリンテッドエレクトロニクス分野の工法開発
  • インク浸透時間や液のぬれ広がり時間の計測
  • 工程での接触角測定の自動化、効率化

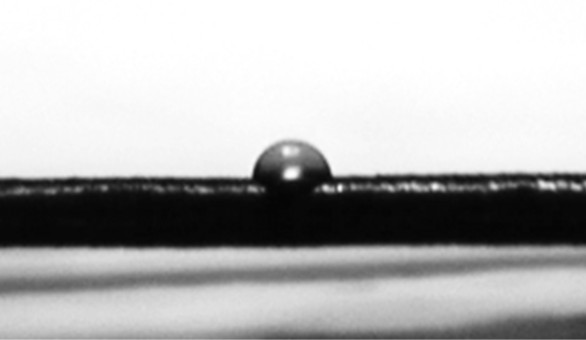

  • 局所部位の接触角測定
  • 化粧品、フレグランス等の開発
  • 凹部、バンク内ぬれ広がり観察
  • 表面処理法や処理剤の開発
  • 乾燥過程の記録と解析
  • 表面ぬれ性研究
  • 洗浄の評価

※ 仕様は予告なしに変更することがあります
※ 詳細はお問い合わせください
