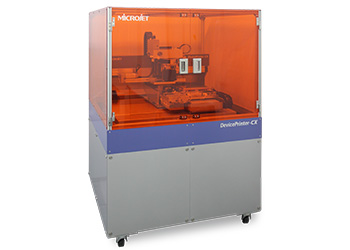

生産評価用高精度パターニング装置
DevicePrinter
各社循環式インクジェットヘッドをユーザーチェンジ
商品説明
本装置は、各社の循環式を含めたマルチノズルヘッドや当社シングルノズルヘッド(GlassJet、PipeJetヘッドなど)から搭載ヘッドをユーザーが選択可能であり、同時に、ユーザーによる異なるメーカーのヘッド交換も実現しました。
複数メーカーのヘッドでの吐出液材料評価実験や精密なデバイスの試作・評価が行えます。
また、ヘッドパラメータを自在に変更しながら、液滴観察や吐出量測定を行う機能を標準搭載。更に、加熱テーブルやUV照射機能等、さまざまな実験に対応してカスタマイズも可能です。
特徴
- 循環式を含めた各社インクジェットヘッドをユーザーがチェンジ可能
- 電子デバイス用ヘッドやバイオ用シングルノズルヘッドを選択可能
- 液滴スピードや液滴量自動計測システムで実験を効率化
- 塗布後のUV処理やテーブル観察に必要な機器が搭載可能
- 液材料や吐出特性評価用の各種自動評価プログラム搭載(オプション)
用途・実績例
- 銀ナノインクやレジスト等の電子デバイス用材料の評価や塗布実験
- 沈降性液材料や粒子懸濁液を用いた吐出実験やデバイスの試作
- 細胞、タンパク、DNA、試薬等の分注やパターニング(バイオヘッド搭載時)
- 紫外線硬化樹脂材料を用いた吐出実験やデバイスの試作
概仕様
⟺ スクロールできます
DevicePrinter-CX
装置構成
パターニング装置本体、電装BOX、制御用PC、専用アプリケーション
装置サイズ(本体)
約 W950 × D860 × H950 [mm]
搭載ヘッド
複数メーカーのヘッドより選択可能(全てピエゾ方式/循環ヘッドも搭載可能)
◆搭載可能ヘッド数: マルチノズルヘッド1個、または1ノズルヘッド1個(ユーザーにてヘッド交換可能)
テーブルサイズ
W230 × D329 [mm]
パターンニング領域
W210 × D297 [mm](MAX)
パターンニング機能
点、線、四角、ビットマップ(オプション)等
パターンニング位置合わせ
CCDカメラにより高精度な位置合わせ
液滴観察機能
詳細観察 : 発光部、専用発光コントローラ、CCDカメラ、ズームレンズ
ノズル面観察機能
CCDカメラによるノズル面の観察
電源・消費電力
単相AC100V±10% 50/60Hz 1500VA以下
オプション
ビットマップ描画機能、自動評価プログラム、脱気モジュール、専用クリーンブース 他
※ 仕様は予告なしに変更することがあります
※ 液種によっては安定吐出できない液があります
※ 詳細はお問い合わせください
DevicePrinter-CX | |
---|---|
装置構成 | パターニング装置本体、電装BOX、制御用PC、専用アプリケーション |
装置サイズ(本体) | 約 W950 × D860 × H950 [mm] |
搭載ヘッド | 複数メーカーのヘッドより選択可能(全てピエゾ方式/循環ヘッドも搭載可能) ◆搭載可能ヘッド数: マルチノズルヘッド1個、または1ノズルヘッド1個(ユーザーにてヘッド交換可能) |
テーブルサイズ | W230 × D329 [mm] |
パターンニング領域 | W210 × D297 [mm](MAX) |
パターンニング機能 | 点、線、四角、ビットマップ(オプション)等 |
パターンニング位置合わせ | CCDカメラにより高精度な位置合わせ |
液滴観察機能 | 詳細観察 : 発光部、専用発光コントローラ、CCDカメラ、ズームレンズ |
ノズル面観察機能 | CCDカメラによるノズル面の観察 |
電源・消費電力 | 単相AC100V±10% 50/60Hz 1500VA以下 |
オプション | ビットマップ描画機能、自動評価プログラム、脱気モジュール、専用クリーンブース 他 |
