インクジェット実験用圧力制御装置

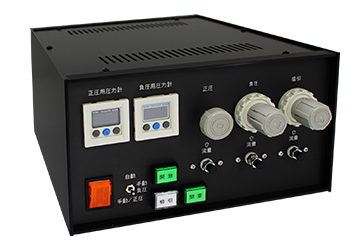

SF-100STC / SF-400 /MSF
実験に必要な微負圧や正圧を自在に制御
商品説明
インクジェット実験において、加圧による液充填の際には正圧が必要であり、インクジェットヘッドのメニスカス制御には微負圧が必要です。
本装置は1台で正圧と微負圧を自在に切り替えながら実験ができるため、安定した圧力下において、効率的で再現性のある実験を行うことができます。
マニュアルで制御するモデル(SF-100STC)と、コンピュータによるデジタルで制御可能なモデル(MSF)があります。
その他、複数ヘッド同時制御モデル(SF-400)などがございます。
これら圧力制御装置によりインクジェット実験系を長期的に安定稼働させることができます。
圧力制御内容
圧力種類 | 内容 |
---|---|
微負圧 | メニスカスの保持、ノズルからの液だれ防止 |
正圧 | ヘッドへの液の充填、ヘッドからの液の排出 |
吸引圧力 | ヘッド先端からの吸引充填(当社製GlassJet吸い上げ式ヘッド対応) |
循環送液 | 2タンクの圧力制御によるインク循環(MSF) |
システム構成
- 制御装置本体
- エアチューブ
- 液供給容器(オプション)
- 外部機器連動ケーブル(オプション)
概仕様
⟺ スクロールできます
機種名
SF-100STC
SF-400
MSF
圧力制御の系統数
1
4
2
圧力設定数
3圧力
3圧力×4系統
7圧力×2系統
圧力設定
マニュアル
(調整つまみによる圧力値設定)
マニュアル
(調整つまみによる圧力値設定)
デジタル
(専用アプリケーションによる圧力値設定)
圧力調整範囲
正圧
0~200kPa
0~200kPa
0~50kPa
負圧
-20~0kPa
-20~0kPa
-50~0kPa
装置サイズ
W260×D330×H143mm
W500×D430×H260mm
W400×D350×H150mm
電源
AC100V 30W
AC100V 120W
AC100V 75W
オプション
PCによる圧力切替
PCによる圧力切替
帰還用ポンプ制御
デガッサー用負圧供給
外部機器連動用シリアル通信機能
機種名 | SF-100STC | SF-400 | MSF | |
---|---|---|---|---|
圧力制御の系統数 | 1 | 4 | 2 | |
圧力設定数 | 3圧力 | 3圧力×4系統 | 7圧力×2系統 | |
圧力設定 | マニュアル (調整つまみによる圧力値設定) |
マニュアル (調整つまみによる圧力値設定) |
デジタル (専用アプリケーションによる圧力値設定) |
|
圧力調整範囲 | 正圧 | 0~200kPa | 0~200kPa | 0~50kPa |
負圧 | -20~0kPa | -20~0kPa | -50~0kPa | |
装置サイズ | W260×D330×H143mm | W500×D430×H260mm | W400×D350×H150mm | |
電源 | AC100V 30W | AC100V 120W | AC100V 75W | |
オプション | PCによる圧力切替 | PCによる圧力切替 | 帰還用ポンプ制御 デガッサー用負圧供給 外部機器連動用シリアル通信機能 |
※ 仕様は予告なしに変更することがあります
※ 詳細はお問い合わせください
