高粘度マルチノズルヘッド搭載　インクジェット描画装置

商品説明

機能性高粘度材料の印刷

NovoJet™ OPENは、高粘度や大粒径を含む既存の業界標準材料を造形できるオープンシステムです。試作に適したNovoJet™ OPENは、将来の産業用途において新たな設計自由度を実現します。

Print functional, high viscosity materials

Meet NovoJet™ OPEN, an open system that enables users to print existing, industry-standard materials, including those with high viscosities and large particle sizes. Suited for sampling and prototyping, NovoJetTM OPEN unlocks new design freedoms for future industrial applications.

特徴

NovoJet™ OPENで高度な印刷を実現

Unlock advanced printing with NovoJet™ OPEN

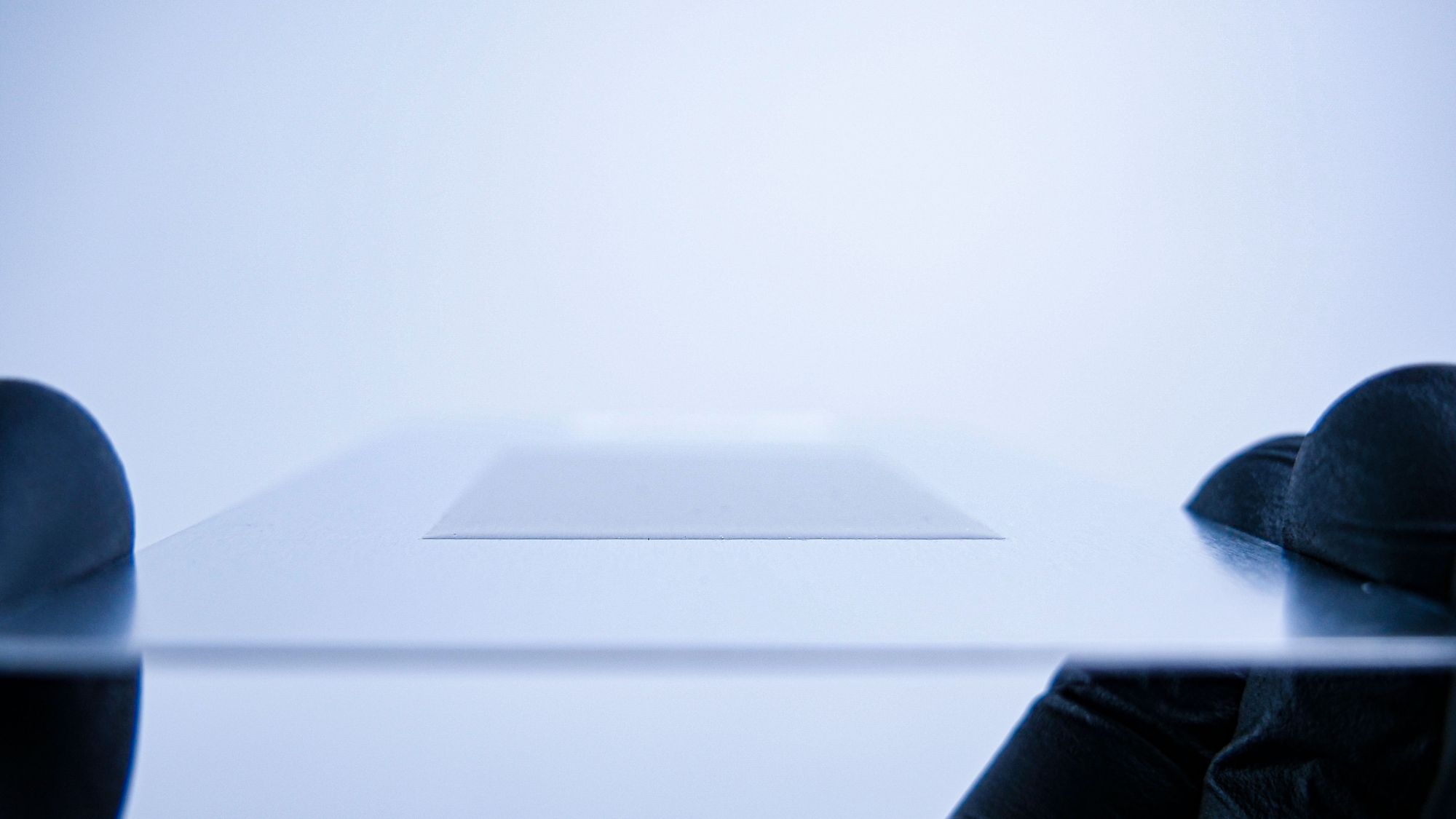

1回の印刷で単層から多層まで印刷

材料特性と基材特徴に基づき、単層から任意の厚さまで印刷

Print from single-layer to multi-layer in a single print.
Based on the material properties and substrate characteristics, print from single layer up to the desired thickness.

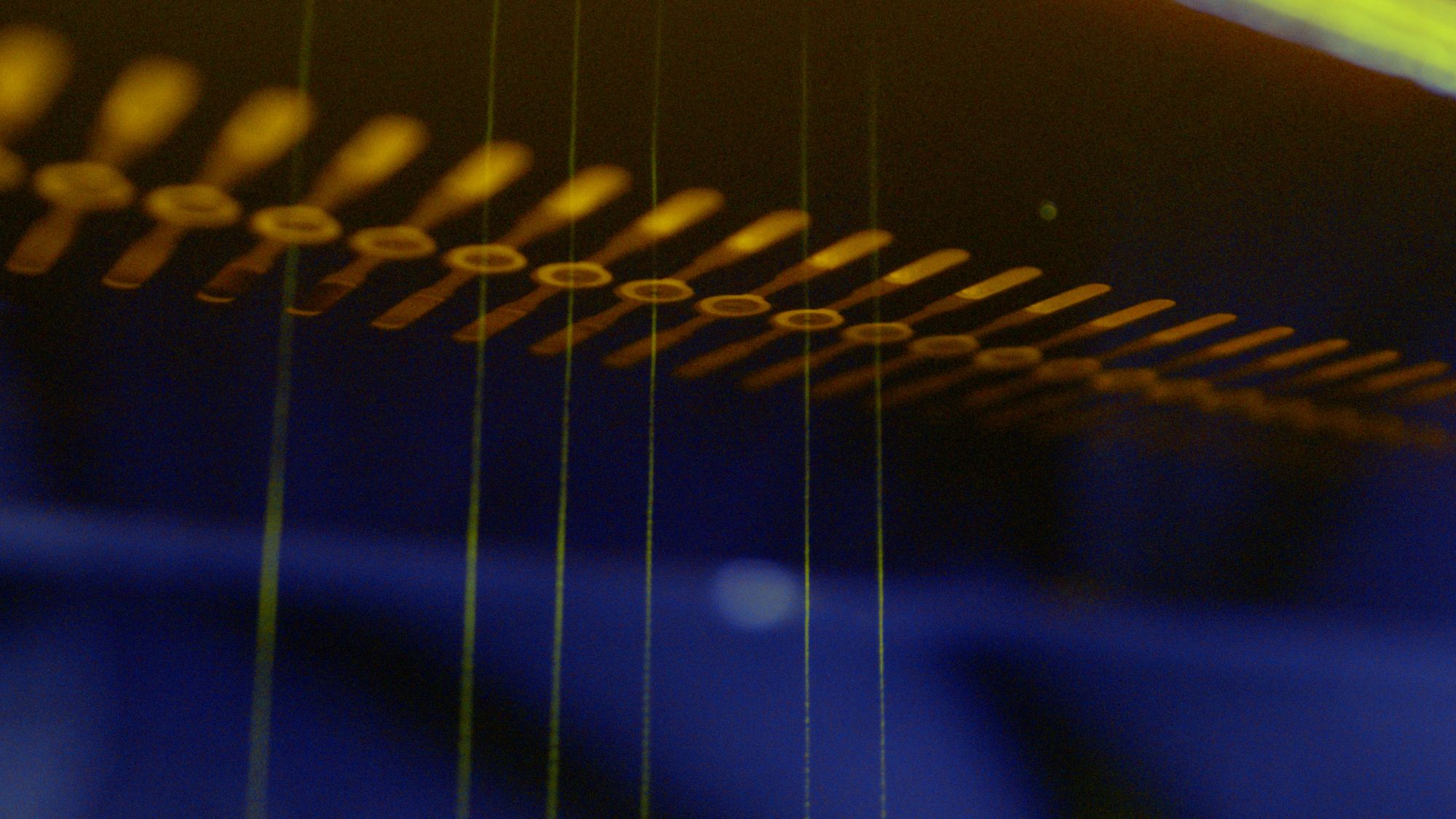

各ノズルを個別に制御して複雑な形状を印刷

NovoJet™ プリントヘッドでは、ノズルを個別に制御して複雑なパターンを印刷し、必要な場所に必要なときにのみ材料を塗布することが可能

Control each nozzle individually to print complex geometries.
NovoJet™ Printhead allows individual nozzle control to print intricate patterns, depositing material only where and when required.

既存の高粘度材料を使用して印刷

高粘度 (最大 250 mPa·s) かつ大粒径 (9 µm D90) の材料を印刷してサンプルや試作品を開発

Print with already existing, high viscosity materials.
Develop samples and prototypes for future applications by printing certified, high viscosity (up to 250 mPa·s) and large particle size (9µm D90) materials.

搭載ヘッド

高粘度のインクジェット吐出を実現

Unlock high viscosity inkjet printing.

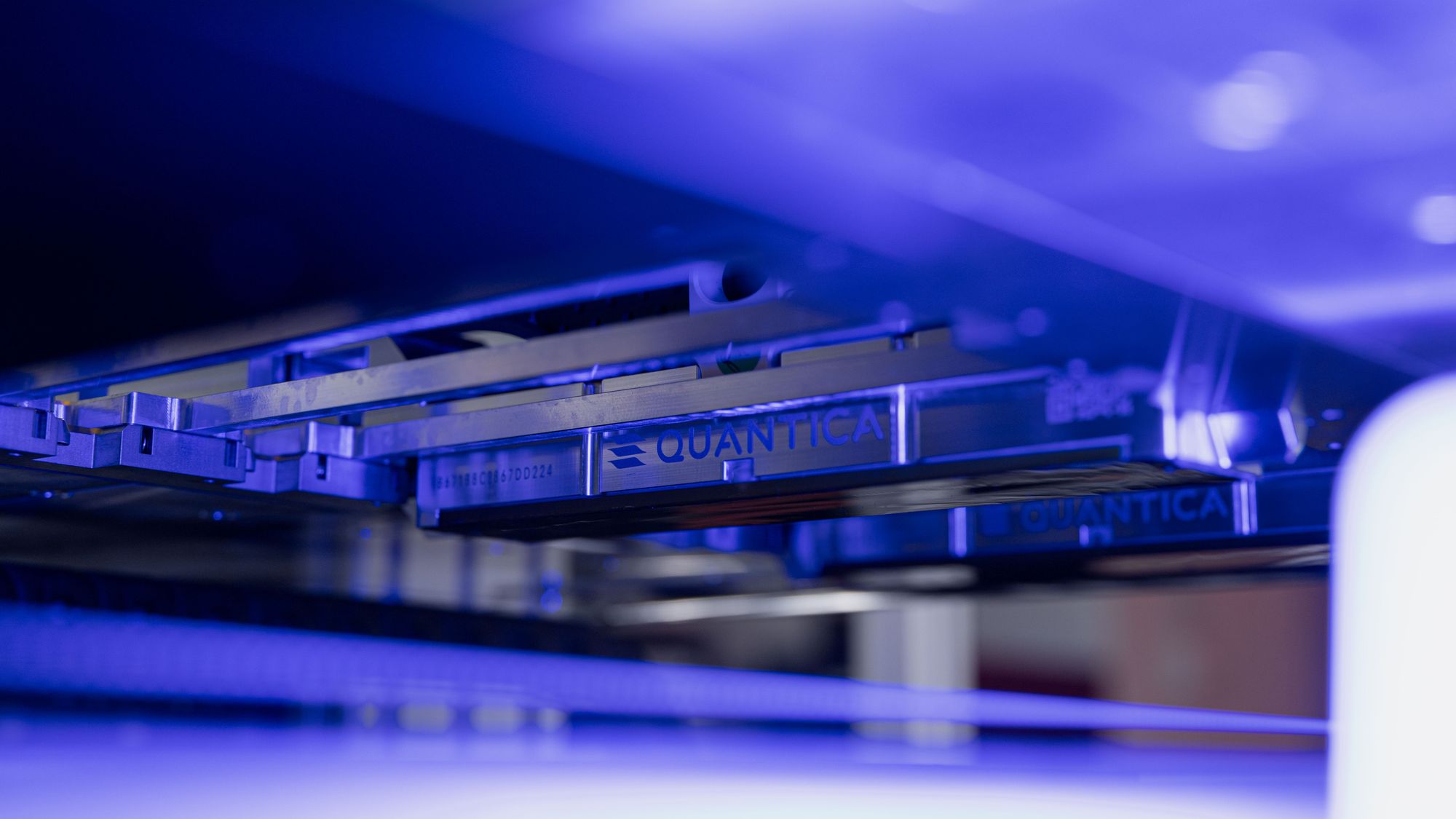

• Quantica（ドイツ）製 マルチノズルヘッド　NovoJet™ Printhead

Quantica独自のNovojet™ プリントヘッドは、これまでインクジェットでは吐出できなかった高粘度の機能性材料を印刷できる独自の機能を有しています。

Quantica’s proprietary NovojetTM printhead empowers manufacturers and researchers with the unique capability to print functional, high viscosity materials never before jetted.

NovoJet™ プリントヘッドは、従来のインクジェットヘッドよりも、10倍の粘度が高い材料や、粒子サイズが大きい材料を吐出することができます。

NovoJetTM Printhead is capable to jet materials that are 10x more viscous than conventional inkjet heads, with large particle sizes and high fill rate.

用途例

製造業における多様な展開

プリント エンジンにより、生産環境で高粘度の材料を直接印刷できるようになります。

1000s of new opportunities in manufacturing
The Print Engine enable the printing of high viscosity materials directly in production environments.

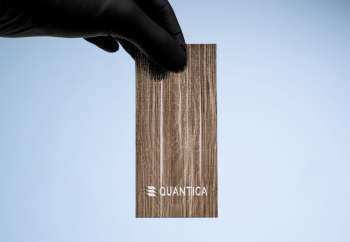

• 自動車内装用コーティング
  Interior Coatings for Automotive

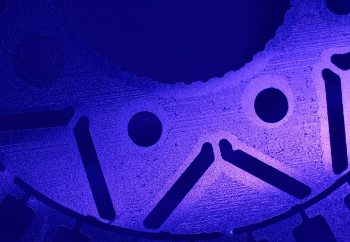

• 電動モーター用工業用接着剤
  Industrial Adhesives for E-Motors

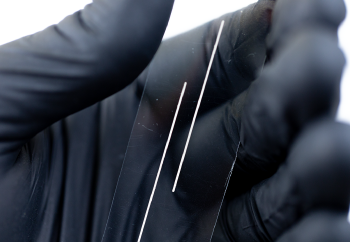

• プリンテッドエレクトロニクス用導電性ペースト
  Conductive Pastes for Printed Electronics

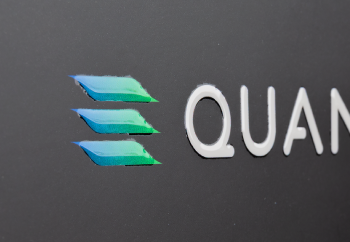

• 包装・ラベル用スクリーン印刷インク
  Screen Printing Inks for Packaging & Labelling

概仕様

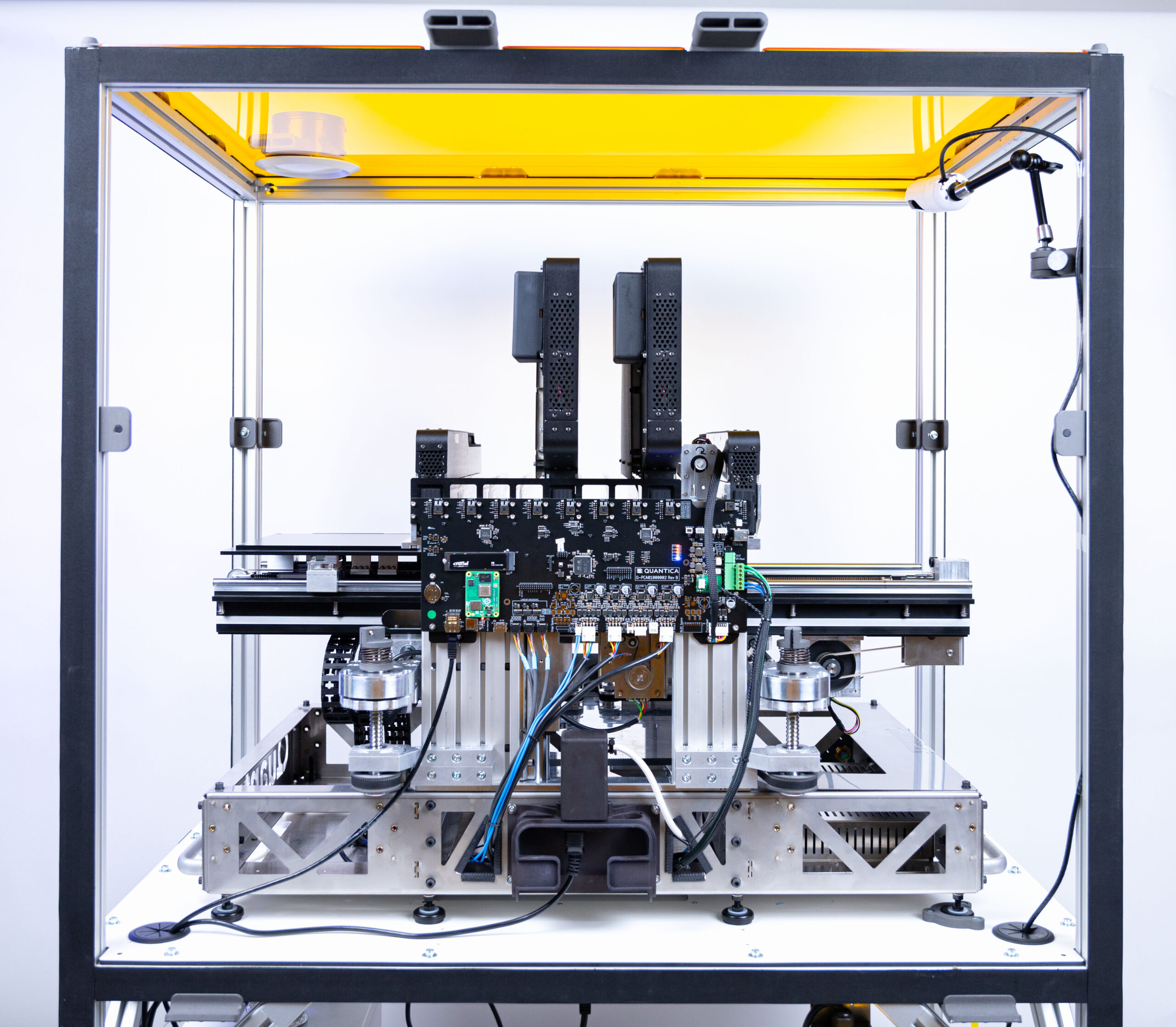

NovoJet™ OPEN Printer

調整可能なパラメータ

NovoJet OPENは完全なパラメータ調整機能を備えており、お客様独自の要件に合わせて印刷設定をカスタマイズできます。調整可能なパラメータは以下のとおりです。

NovoJet OPEN provides full parameters adjustment, allowing you to customize the printing set up based on your unique requirements. Adjustable parameters include:

• Resolution x, Resolution y, Resolution z
• Material
• PH frequency
• PH temperature
• PH Voltage
• PH pulse length
• Working nozzles
• Planarizer speed
• Curing parameters
• Sweep direction
• Line order
• Nozzle selection
• Material delivery and recirculation parameters
• XY position in platform

NovoJet™ Printhead

* actual jettability depends on other physical attributes of the fluids such as non-Newtonian behavior, stability of viscosity over time, elasticity, particle concentration, particle size distribution, particle agglomeration

** as measured in viscometer at jetting temperature (80 C max). The ink system may require significant time to stabilize temperature and flow in some circumstances

*** specification subject to change

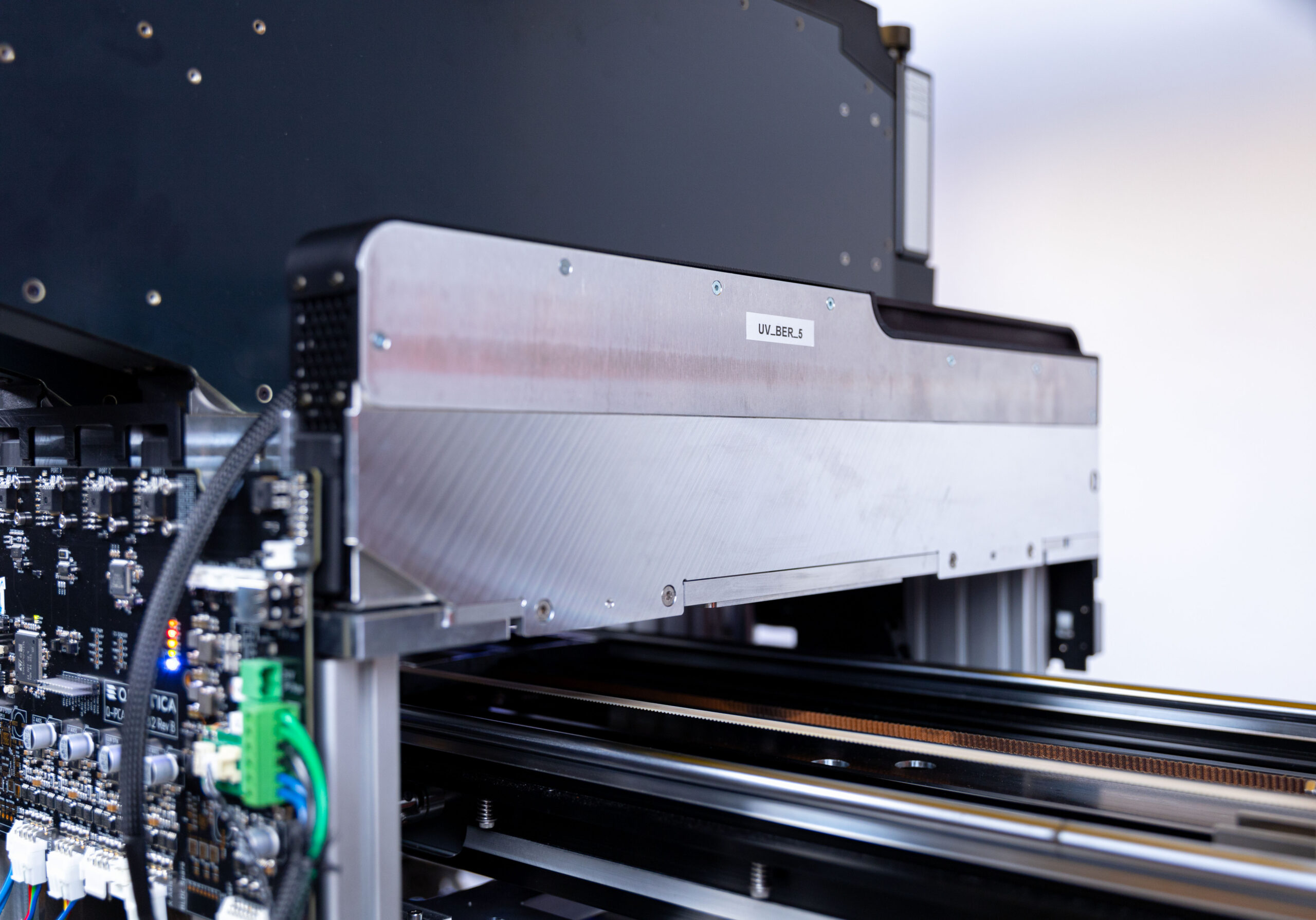

Quantica 社が設計した電子ボード、独自のソフトウェア管理およびプリンター制御機能を搭載
Electronic board engineered by Quantica, together with proprietary software management and printer con….

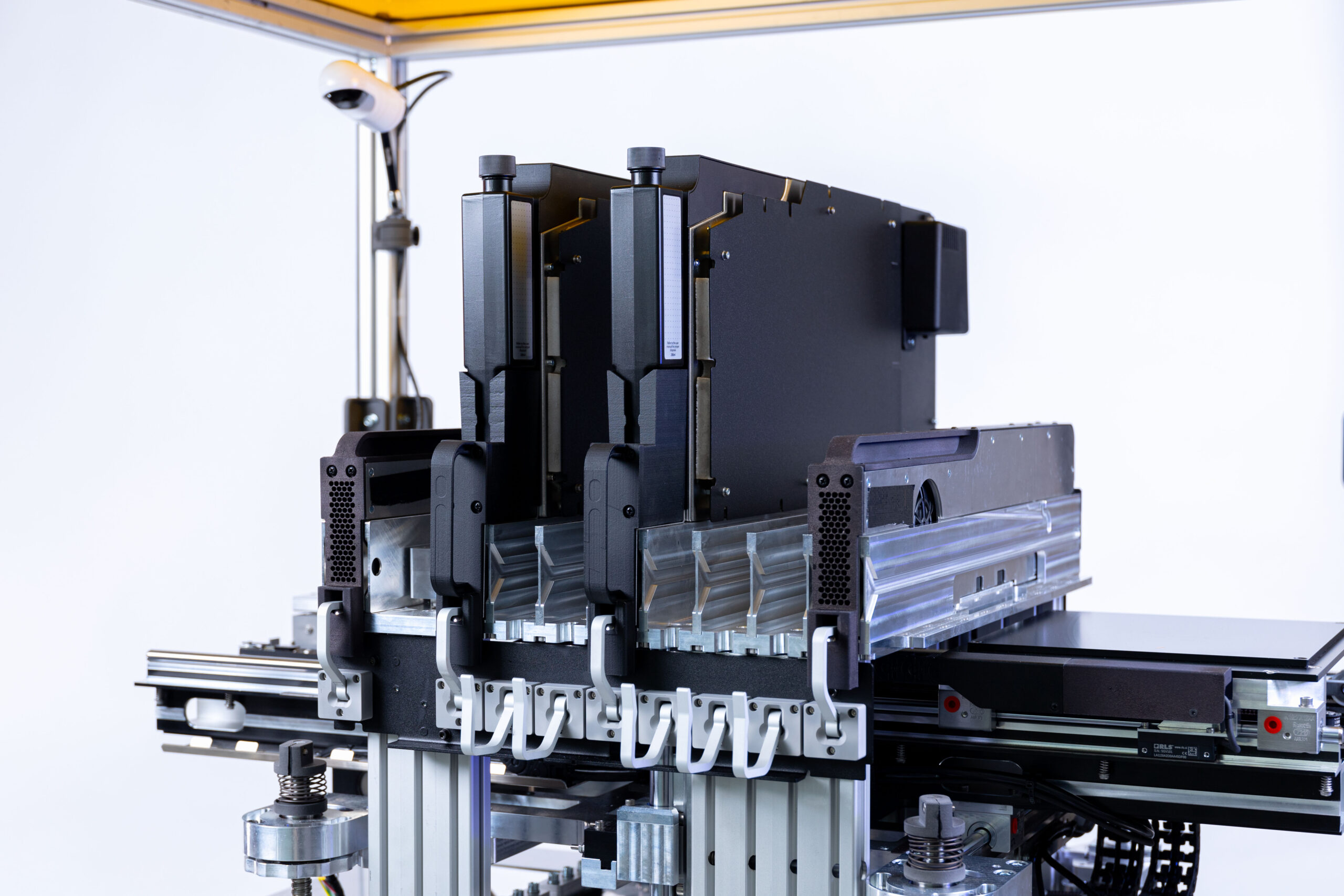

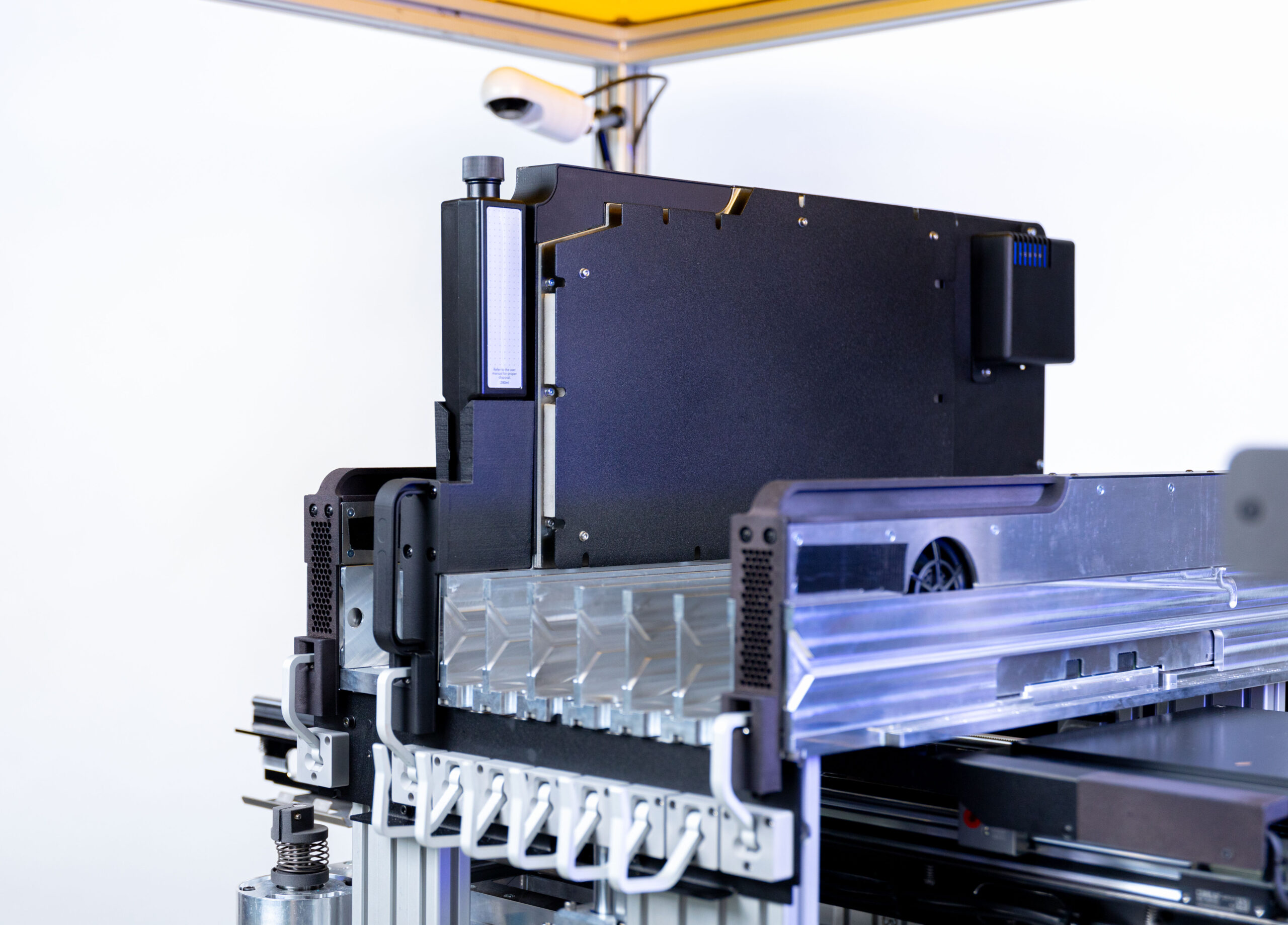

2 つの異なる材料を印刷して組み合わせるための 2 つの印刷モジュール構成
2 print module configuration to print and combine 2 different materials.

単一材料機能印刷用の1モジュール構成
1 module configuration for single material functional printing

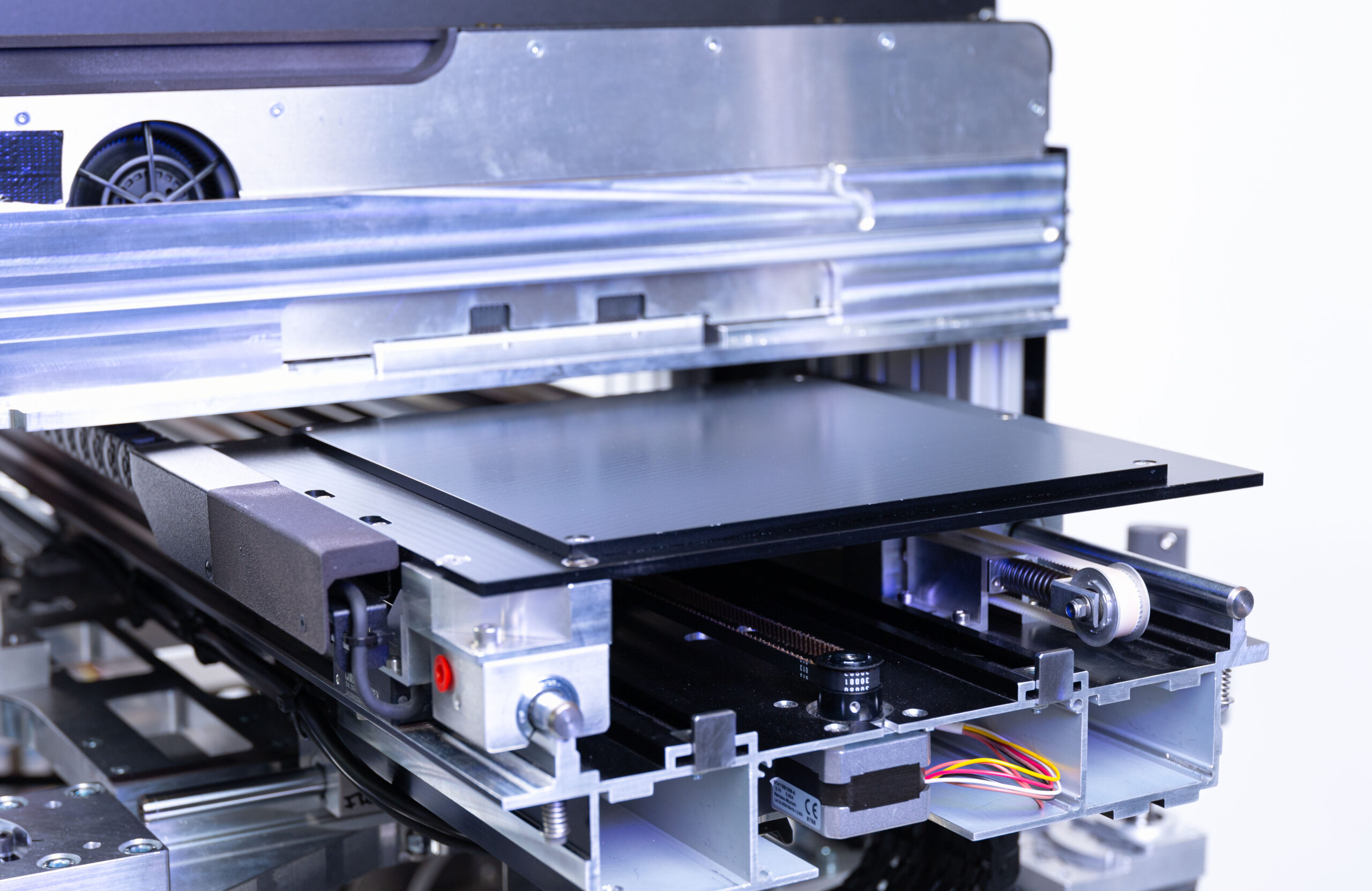

プリントサイズ 210mm（奥行き）×210mm（幅）×40mm（高さ）
Print size 210mm (depth) x 210mm (width) x 40mm (height)

2x UV硬化モジュール（波長：365nmおよび395nm）
2x UV curing modules (wavelength: 365nm and 395nm)

※　仕様は予告なしに変更することがあります
※　詳細はお問い合わせください
